产品详情

您目前所在位置：网站首页>产品中心>螺纹/焊接阀门系列

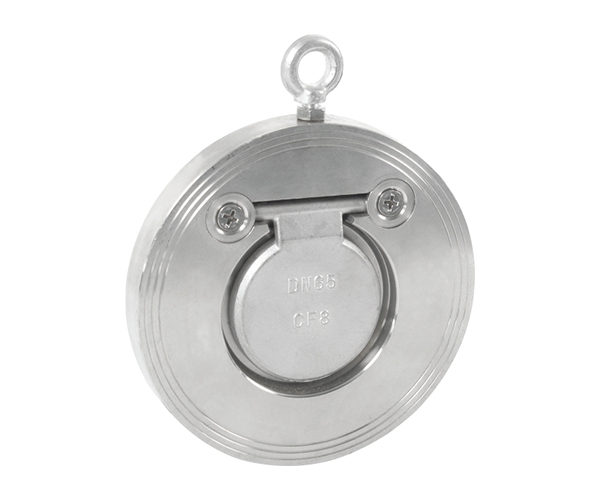

产品名称：单瓣旋启式止回阀/国际

外形尺寸

公称压力 PN （Mpa）	公称通径 PN （Mpa）	尺寸(mm)			配管法兰（供参考）
公称压力 PN （Mpa）	公称通径 PN （Mpa）	L	D	D1	螺栓孔中心圆直径D1	螺孔数量	螺孔直径d
PN1.0MPa	50	17	108	25	125	4	M16
	65	17	128	38	145	4	M16
	80	18	142	46	160	8	M16
	100	18	162	71.5	180	8	M16
	125	19	192	95	210	8	M16
	150	19	218	114	240	8	M20
	200	29	273	146	295	8	M20
	250	29	328	188	350	12	M20
	300	38	378	216	400	12	M20
	350	38	438	263	460	16	M20
	400	51	489	305	515	16	M24
	450	60	539	356	565	20	M24
	500	64	594	406	620	20	M24
	600	70	696	482	725	20	M27

外形尺寸

公称压力 PN （Mpa）	公称通径 PN （Mpa）	尺寸(mm)			配管法兰（供参考）
公称压力 PN （Mpa）	公称通径 PN （Mpa）	L	D	D1	螺栓孔中心圆直径D1	螺孔数量	螺孔直径d
PN1.6MPa	50	16	108	25	125	4	M16
	65	16	128	38	145	4	M16
	80	17	142	46	160	8	M16
	100	18	162	71.5	180	8	M16
	125	19	192	95	210	8	M16
	150	19	218	114	240	8	M20
	200	29	273	140	295	12	M20
	250	29	328	188	355	12	M24
	300	38	384	216	410	12	M24
	350	38	444	263	470	16	M24
	400	51	496	305	525	16	M27
	450	60	556	356	585	20	M27
	500	64	618	406	650	20	M30
	600	70	732	482	770	20	M33

外形尺寸

公称压力 PN （Mpa）	公称通径 PN （Mpa）	尺寸(mm)			配管法兰（供参考）
公称压力 PN （Mpa）	公称通径 PN （Mpa）	L	D	D1	螺栓孔中心圆直径D1	螺孔数量	螺孔直径d
PN2.5MPa	50	19	109	25	125	4	M16
	65	19	129	38	145	8	M16
	80	19	144	46	160	8	M16
	100	19	168	71.5	190	8	M20
	125	19	196	95	220	8	M24
	150	29	224	114	250	8	M24
	200	29	284	140	310	12	M24
	250	38	341	188	370	12	M27
	300	51	401	216	430	16	M27
	350	51	458	263	490	16	M30
	400	51	515	305	550	16	M33
	450	76	565	356	600	20	M33
	500	83	622	406	660	20	M33
	600	90	732	482	770	20	M36
